−電池をつくってみよう−

まず、濃い食塩水をつくります。

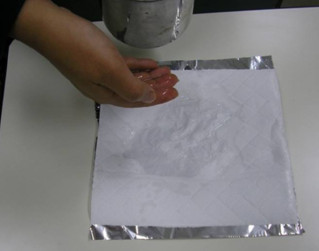

次に、アルミフォイルを広げた上に濃い食塩水にひたしたペーパータオルを乗せます。




次は、炭を砕いて細かくします。




細かく砕いた炭を、アルミフォイルの上に敷いた
食塩水の浸みたペーパータオルの上にばらまきます。

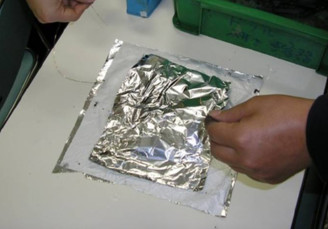

その上に、さらに少し小さめのアルミフォイルを置き、
電極を上のアルミフォイルと下のアルミフォイルに付けます。




これだけで、計測してみますと、なんと０．５ボルトの電圧が発生！！

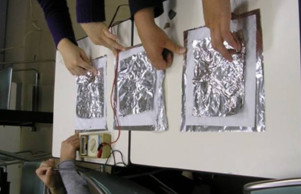

それならば、３個作って直列にすれば、１．５ボルトになるはず。




なってるじゃないの！！




受けました。
こんな簡単なことで電気ができるのなら、台風のときにも大丈夫ね、と感動の声が・・・

何で、電気が起きるの、との疑問がわきあがり、
今まで、磁石とエナメル線で電気を起こしていたのとは違った疑問が・・・
何も、「運動」が無くても出来るのが謎を呼んだのか・・・

質問が、いつまでも続き、本来の実験に入るまで１時間も遅れてしまいました。


ついでに、強力電池の実験。炭に、直接ペーパータオルとアルミフォイルを巻きます。




これだけで、０．９ボルト。

この後、長い炭を使ったり、アルミフォイルをたくさん巻いたり、食塩水を流し込んだり、
いろいろ条件を変えて、一本の炭で１．１ボルトまで電圧を上げることに成功しました。
夢中になってやったので、写真を撮るのも忘れています。

＜反省＞
電圧を測定するだけではなく、電気を点けたり、モーターを回したりしたほうが
分かりやすくてよかった。すみません。
こんなにもりあがるとは思わなかったので、準備が足りませんでした。

炭素の説明、食塩水の性質の説明を、口頭でのみ行いましたが、資料の準備が必要でした。
感動を、確かな知識に、が運営のテーマだったのですけど・・・

次回は、きっちりと資料を準備します。







１　磁石の力（磁力）について実験します

　　（１）　永久磁石の力と作用

　　　　なぜ、磁石は鉄を吸い付けるのか、考えてみましょう。
　　　　実際に、磁石をいじりながら、「ちから」の性質を手で感じます。

　　（２）　永久磁石以外でも（磁力）を持つものの性質を調べます


　電磁石を作ってみよう！

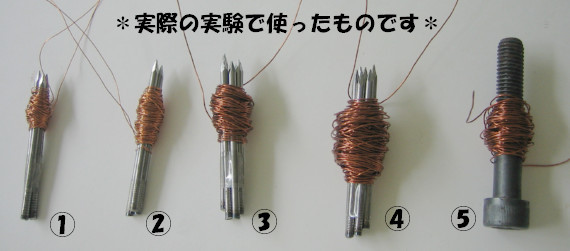

　　　　鉄芯を３本にした場合・６本にした場合、
　　　　エナメル線を１００回巻いた場合・２００回巻いた場合と分けて
　　　　吸い付けた鉄釘の本数で力をみてみます。（下の☆印の写真参照）
　　　　※５番目は、１本の太い鉄芯にエナメル線を１００回巻いたものです


▼実験結果
番号 鉄芯の本数 エナメル線を
巻いた回数		 １回目 ２回目 ３回目 平均
（四捨五入）
１ ３本 １００回 ６本 ８本 ７本 ７本
２ ３本 ２００回 ２１本 １８本 １３本 １７本
３ ６本 １００回 １２本 １０本 １６本 １３本
４ ６本 ２００回 ４３本 ４７本 ４５本 ４５本
５ １本 １００回 ２４本 ２０本 ２５本 ２３本


　銅線（エナメル線）に電流を流すと、磁石（電磁石）になる！

　←　この通り、釘がくっつきます！







２　電磁石と永久磁石でモーター（回転する物体）を作ります


　電磁石と永久磁石を組み合わせて、モーターを作ってみよう！


　吸い付ける力と、引っ張る力が連続して起こると、回る力になる！


　
▲　磁石を近付けると、中央のエナメル線の輪がくるくる回ります！




　どうすれば回転速度が速くなるだろう？

　たくさんの電池を使おう！
　たくさんの永久磁石を使おう！
　永久磁石を電磁石に近付けよう！
　電磁石を強くするため、エナメル線の巻き数を多くしよう！




　永久磁石どうしでは、回る力にならないのかな？
　電磁石どうしでは、回る力にならないのかな？







３　永久磁石の間で電磁石を回転させて電気を起こします


　←　手回し発電機を作っています


　　　　電気を起こす実験は難しいので、先生にやってもらいました。




　たくさん電気を起こすにはどうしたらいいのかな？

　早く回そう！
　永久磁石を強くしよう！
　電磁石を強くするため、エナメル線の巻き数を多くしよう！
　実験装置全体を大きくしよう！










エナメル線をぐるぐる巻くことで、電気と磁気との関係がうまれる。
電気と磁気の関係で、ものを回す力を取り出したり、電気を取り出すことができる。




　エナメル線と電気と磁力の関係で、
　モーターや発電機以外のこともできるのかな？　考えてみよう！


　例として「金属探知機」があります。
　目に見えない鉄の存在を音で知ることができる優れもの！


　
▲　鉄に近付けると、赤いランプがついて音が鳴ります。右は探知機の中身。


　頭の中には鉄があるのかな？










地球もでっかい磁石です。どうやったら確かめられるかな？

なぜ、鉄しか磁石に吸い付かないのかな？（ちょっと、難しい話）

鉄ができた頃は？

永久磁石の造り方、自分でできるかな？
